Welded Steel Grating

Paglalarawan

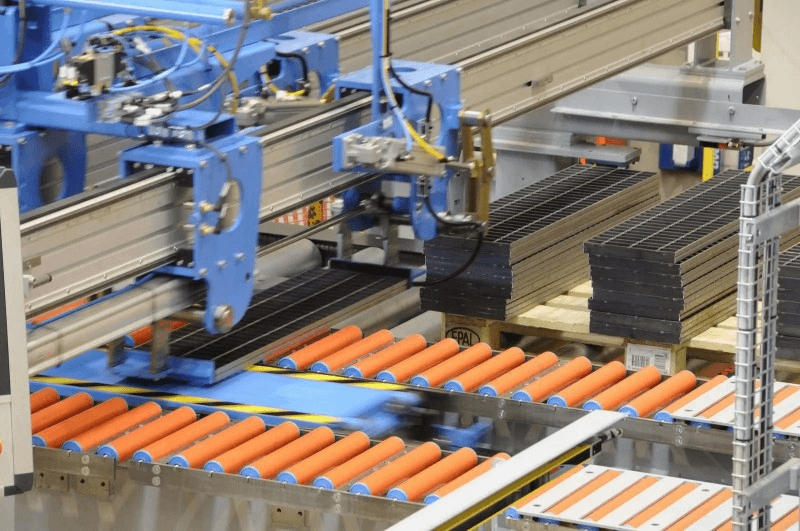

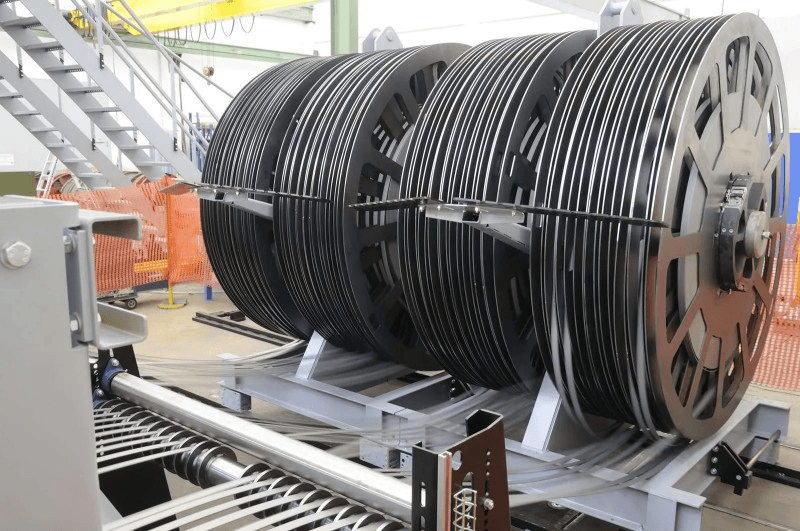

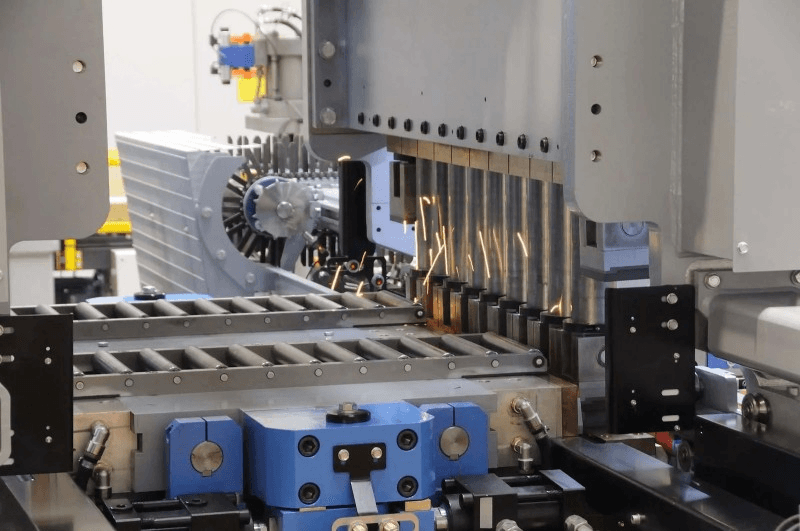

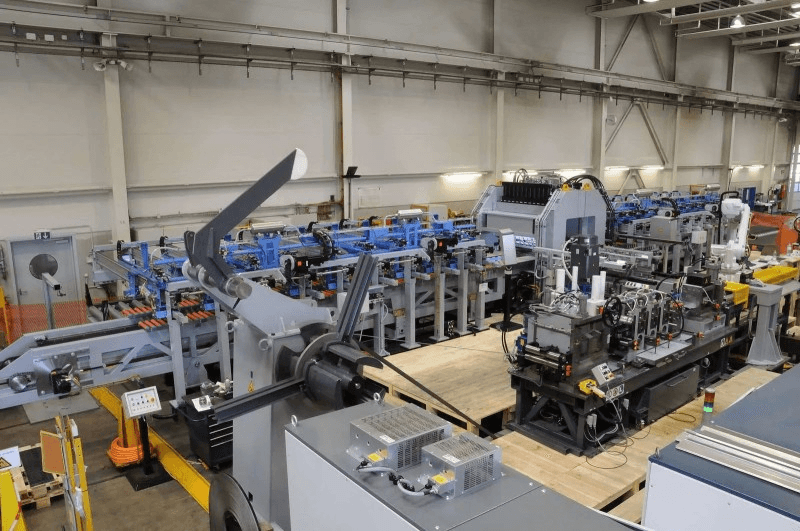

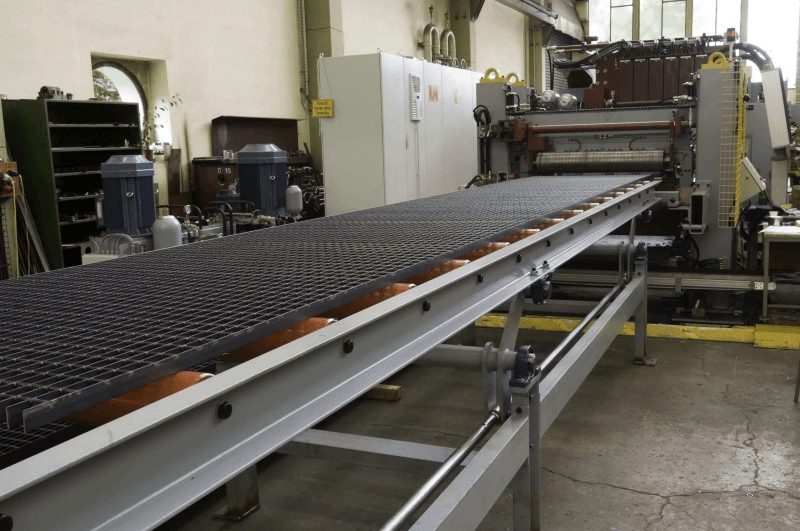

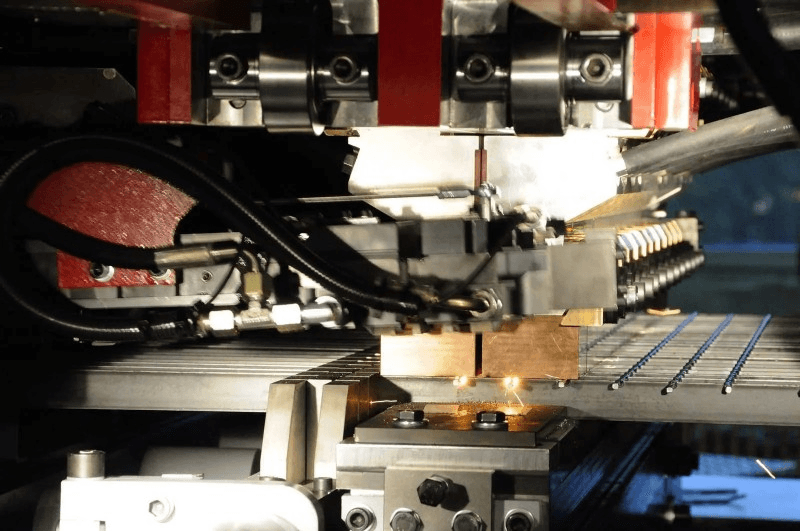

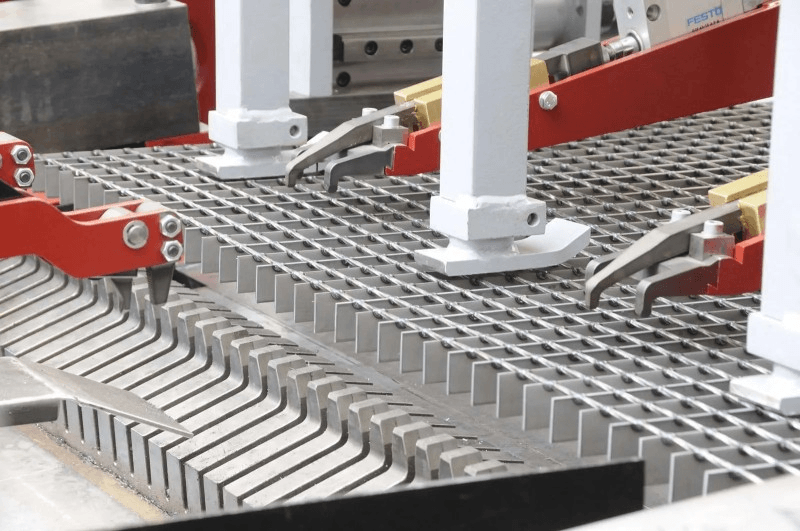

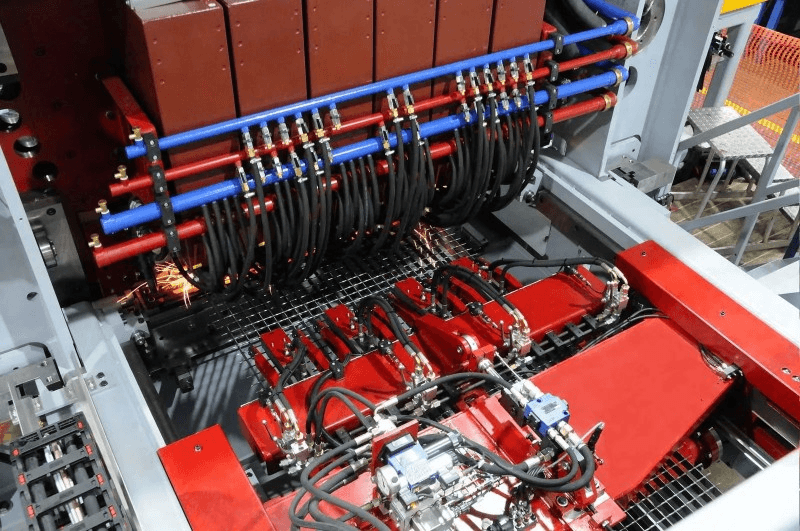

Welded Steel Grating is a rigid, open grid made by welding steel bars (bearing bars and cross bars) at right angles to form a strong, one-piece panel. It is a popular and versatile material used for flooring, walkways, platforms, and drainage covers due to its high strength, durability, and corrosion resistance when coated.

Welded Steel Grating Nomenclature

Bearing Bars – Load carrying, span of grating
Cross Bars – Connecting bars, runs along width of grating
Tapusin – Coating applied-painted black, galvanized
Serrated – Notching process for non-slip surface
Mga lapad – Overall dimension measured perpendicular to bearing bars
Span – Distance running along direction of bearing bars
Banding – Bar of the same size as bearing bar used to close open ends
Sipa Plate – Flat bar welded to outer edge with projection above grating

Mga pagtutukoy

TECHNICAL DETAILS

Standard-Duty Welded Steel Grating

Materials: Carbon Steel / Galvanized Steel / Stainless Steel / Aluminium
Surface: Smooth / Serrated
Bearing bar size: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″.
Bearing bar thickness: 1/8″ , 3/16″
Cross bar size: 1/4″, 5/16″ and 3/8″ Square Twisted Rod
Cross bar spacing: 2″ and 4″.
Bar spacing: 11/16″, 15/16″, 1-3/16″

11-W-4	19-HW-4
15-HW-4

Heavy-Duty Welded Steel Grating

Materials: Carbon Steel / Galvanized Steel / Stainless Steel
Surface: Smooth / Serrated
Bearing bar size: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″, 3″, 3-1/2″, 4″, 4-1/2″, 5″, 5-1/2″, 6″.
Bearing bar thickness: 1/4″, 5/16″ and 3/8″.
Cross bar size: 1/4″, 5/16″ and 3/8″ Square Twisted Rod.
Cross bar spacing: 2″ and 4″.
Bar spacing: 15/16″, 1-3/16″, 1-7/8″ and 2-3/8″.

15-HW-4	19-HW-4
30-HW-4	38-HW-4

Applications Of Welded Steel Grating

Welded Steel Grating nagsisilbi ng hindi mabilang na mga pang-industriyang aplikasyon. Nagbibigay ito ng malakas na suporta para sa mabibigat na kagamitan. Ang produktong ito ay nagpapahintulot sa liwanag at hangin na dumaan. Ligtas na naglalakad ang mga manggagawa sa matibay na mga panel na ito. Ini-install ng mga pabrika ang mga ito bilang mga operating platform. Perpektong gumagana ang mga ito sa mga power plant. Malawakang ginagamit ito ng mga wastewater treatment plant.

Mga Industrial Platform at Walkway

Ang Standard-Duty Welded Bar Grating ay lumilikha ng mga matibay na platform ng trabaho. Sinusuportahan nito ang mabibigat na makinarya at mga tangke. Madaling ma-access ng mga maintenance crew ang kagamitan. Ang mga rehas na ito ay nagsisilbing ligtas na hagdanan. Pinipigilan ng kanilang anti-slip surface ang mga aksidente. Bumubuo sila ng mga ligtas na daanan sa pagitan ng mga kagamitan. Umaasa ang mga refinery ng langis sa kanilang lakas.

Architectural at Municipal Engineering

Pinipili ng mga lungsod ang Heavy-Duty Welded Bar Grating para sa imprastraktura. Gumagawa ito ng magagandang kisame sa gusali ng komersyal. Ginagamit ito ng mga shopping mall para sa mga layer ng bentilasyon. Tinukoy ito ng mga proyekto ng munisipyo para sa mga takip ng trench. Pinoprotektahan ng mga rehas na ito ang mga ugat ng puno sa mga lungsod. Ginagamit ito ng mga tulay ng pedestrian bilang decking. Mabisa nilang binabawasan ang bigat ng istraktura.

Enerhiya at Proteksyon sa Kapaligiran

Ang mga power plant ay nangangailangan ng matibay na Welded Steel Grating. Ito ay bumubuo ng mga boiler platform at walkway. Ginagamit ito ng mga pasilidad ng nuklear para sa pag-access sa pagpapanatili. Inilalagay ito ng mga wastewater plant kahit saan. Ang mga rehas na ito ay ganap na lumalaban sa kemikal na kaagnasan. Nagsisilbi sila sa mga sistema ng paglilinis ng tambutso ng gas.

Mga Aplikasyon sa Transportasyon

Ginagamit ng mga barko ang Welded Steel Grating bilang mga deck. Nagbibigay ito ng mga slip-resistant na ibabaw sa labas ng pampang. Pinipili ito ng mga marine platform para sa mga walkway. Inilalagay ito ng ilang highway bilang mga guardrail. Ginagamit ito ng mga port para sa mga platform na lumalaban sa kaagnasan. Ang materyal ay lumalaban sa mga kapaligiran ng tubig-dagat.

Mga Espesyal na Aplikasyon

Ginagamit ng agrikultura ang Welded Steel Grating para sa mga sahig. Lumilikha ito ng bentilasyon sa mga halaman sa pagproseso ng pagkain. Inilalagay ito ng mga bodega para sa mezzanine flooring. Ang ilang mga proyekto sa pagtatayo ay nangangailangan nito para sa plantsa. Ginagamit ito ng ilang industriya para sa pagsusuri ng materyal.

Pagpili ng Materyal Para sa Iba't Ibang Sitwasyon

Ang carbon steel grating ay nababagay sa karamihan ng mga pang-industriyang aplikasyon. Ang hot-dip galvanizing ay nagbibigay ng corrosion resistance.
Ang hindi kinakalawang na asero (304/316) ay humahawak sa mga matinding kapaligiran tulad ng mga lugar sa baybayin at mga plantang kemikal.
Aluminum grating offers a lightweight solution for marine and architectural projects.

Each material delivers specific advantages for different operational conditions and longevity requirements.

Steel Bar Grating Welding & Fastening Clips

Welding creates superior permanent installations, while mechanical fasteners (also known as grating clips) provide solutions when grating must be removable or welding is impractical.

The recommended weld pattern (illustrated to the right) indicates minimum fastener spacing for pedestrian applications. Vehicular applications typically require additional welding, with specific size and spacing requirements determined by the project’s specifying authority.

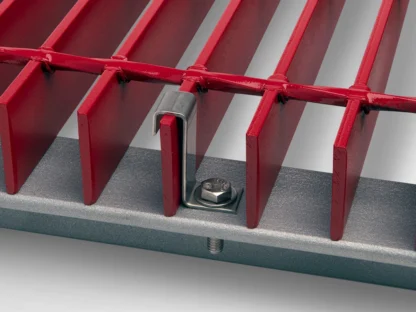

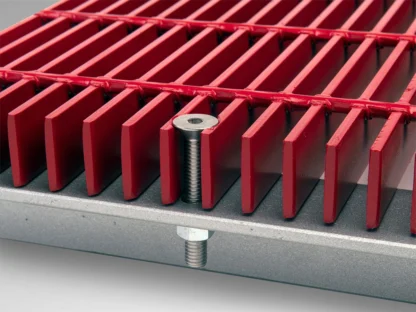

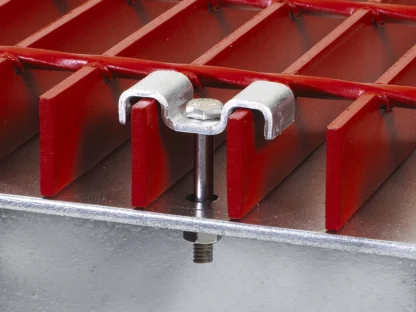

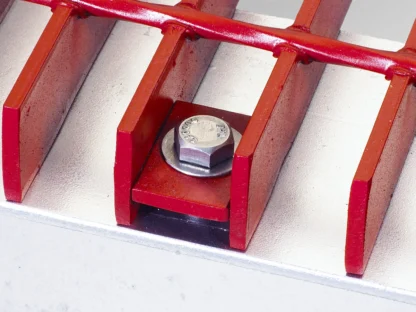

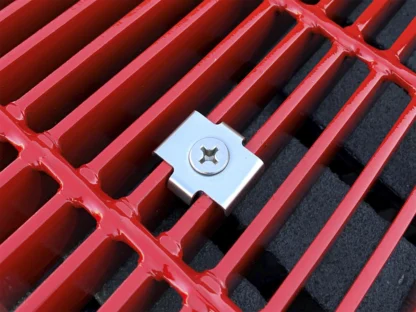

Saddle Clips These bent clips, which bridge two bearing bars, are available in galvanized steel, stainless steel, or aluminum. They feature standard 5/16″ bolt holes. Bolts, screws, or other connecting hardware are not included and must be supplied separately.	Countersunk Lands The narrow spacing of close mesh grating allows for countersinking or milling of the bearing bars to accommodate bolt shoulders. Flat head screws or self-drilling fasteners are not included and must be supplied separately.	Weld Lugs Workers weld these pre-punched plates between the bearing bars to facilitate bolting to the supporting structure. Clients must supply bolts, screws, or other connecting hardware separately.

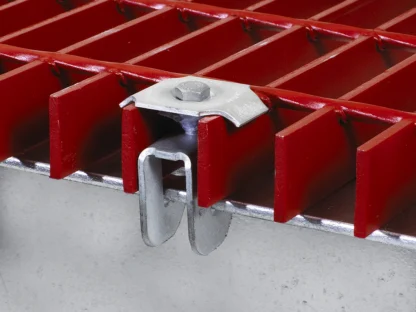

“G” Clips Installed from the top surface of the grating, these mechanical fasteners create a friction connection with the supporting flange. “G” clips are easily installed without the need for drilling or welding.	“E-11” Clips This formed clip captures two bearing bars spaced at 11/16″ on center. Clients must supply flat countersunk screws and other required fastening hardware separately.	“J” Clips A narrow formed clip used to capture a single bearing bar in applications with limited spacing, typically 11/16″ on center. Cap screws and other necessary fastening hardware are not included and must be supplied separately.
