وصف
صريف الصلب الملحومة is a rigid, open grid made by welding steel bars (bearing bars and cross bars) at right angles to form a strong, one-piece panel. It is a popular and versatile material used for flooring, walkways, platforms, and drainage covers due to its high strength, durability, and corrosion resistance when coated.

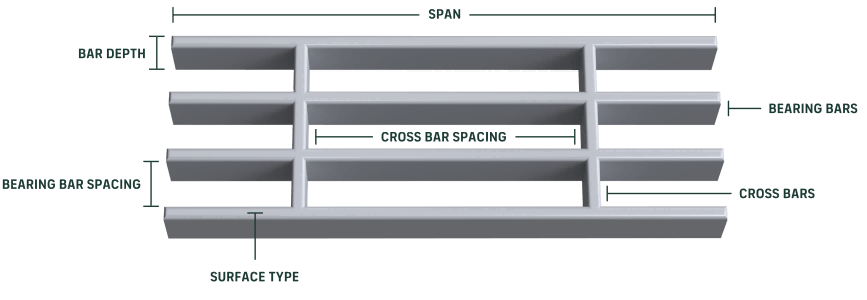

Welded Steel Grating Nomenclature
- Bearing Bars – Load carrying, span of grating
- Cross Bars – Connecting bars, runs along width of grating
- ينهي – Coating applied-painted black, galvanized
- Serrated – Notching process for non-slip surface
- Widths – Overall dimension measured perpendicular to bearing bars
- Span – Distance running along direction of bearing bars
- Banding – Bar of the same size as bearing bar used to close open ends
- Kick Plate – Flat bar welded to outer edge with projection above grating
تحديد

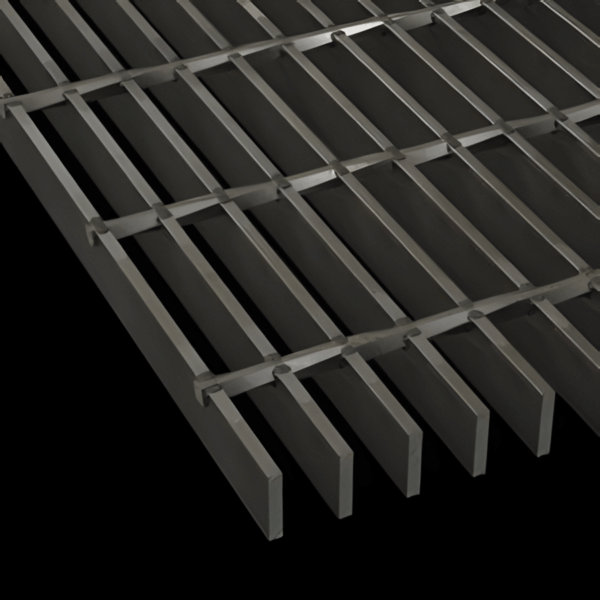

Standard-Duty Welded Steel Grating
Materials: Carbon Steel / Galvanized Steel / Stainless Steel / Aluminium
Surface: Smooth / Serrated
Bearing bar size: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″.
Bearing bar thickness: 1/8″ , 3/16″
Cross bar size: 1/4″, 5/16″ and 3/8″ Square Twisted Rod
Cross bar spacing: 2″ and 4″.

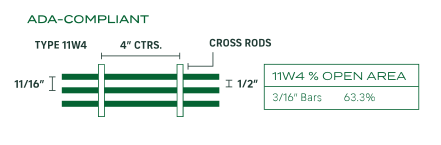

Bar spacing: 11/16″, 15/16″, 1-3/16″
|
|
|

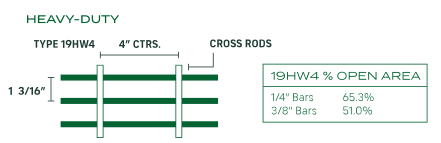

Heavy-Duty Welded Steel Grating
Materials: Carbon Steel / Galvanized Steel / Stainless Steel
Surface: Smooth / Serrated
Bearing bar size: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″, 3″, 3-1/2″, 4″, 4-1/2″, 5″, 5-1/2″, 6″.
Bearing bar thickness: 1/4″, 5/16″ and 3/8″.
Cross bar size: 1/4″, 5/16″ and 3/8″ Square Twisted Rod.
Cross bar spacing: 2″ and 4″.

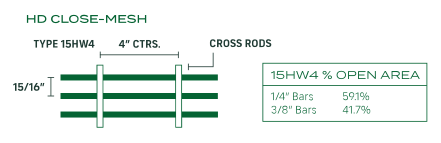

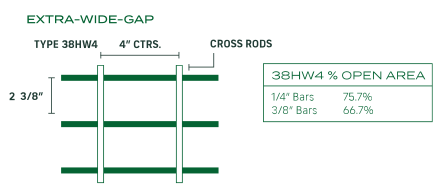

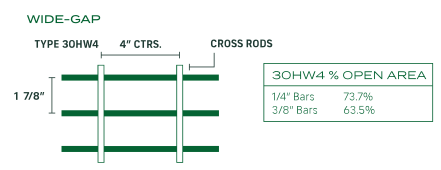

Bar spacing: 15/16″, 1-3/16″, 1-7/8″ and 2-3/8″.
|
|
|
|
Applications Of Welded Steel Grating
صريف الصلب الملحومة serves countless industrial applications. It provides strong support for heavy equipment. This product allows light and air to pass through. Workers safely walk on these durable panels. Factories install them as operating platforms. They work perfectly in power plants. Wastewater treatment plants use them widely.
Industrial Platforms & Walkways

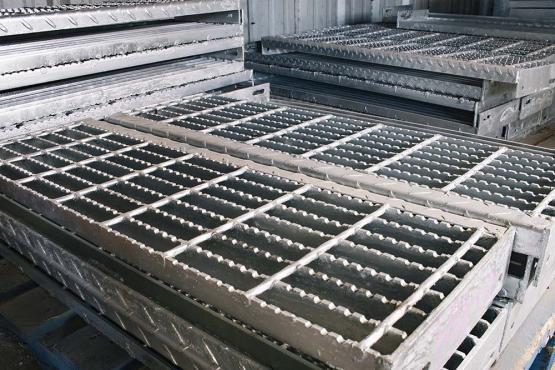

Standard-Duty Welded Bar Grating creates sturdy work platforms. It supports heavy machinery and tanks. Maintenance crews access equipment easily. These grates serve as safe stair treads. Their anti-slip surface prevents accidents. They form secure walkways between equipment. Oil refineries rely on their strength.
Architectural & Municipal Engineering
Cities choose Heavy-Duty Welded Bar Grating for infrastructure. It makes beautiful commercial building ceilings. Shopping malls use it for ventilation layers. Municipal projects specify it for trench covers. These grates protect tree roots in cities. Pedestrian bridges use them as decking. They reduce structure weight effectively.
Energy & Environmental Protection
Power plants need durable Welded Steel Grating. It forms boiler platforms and walkways. Nuclear facilities use it for maintenance access. Wastewater plants install it everywhere. These grates resist chemical corrosion perfectly. They serve in flue gas purification systems.
Transportation Applications
Ships use Welded Steel Grating as decks. It provides slip-resistant surfaces offshore. Marine platforms choose it for walkways. Some highways install it as guardrails. Ports utilize it for corrosion-resistant platforms. The material withstands seawater environments.
التطبيقات المتخصصة
Agriculture uses Welded Steel Grating for floors. It creates ventilation in food processing plants. Warehouses install it for mezzanine flooring. Some construction projects need it for scaffolding. Certain industries use it for material screening.
Material Selection For Different Scenarios
- Carbon steel grating suits most industrial applications. Hot-dip galvanizing provides corrosion resistance.
- Stainless steel (304/316) handles extreme environments like coastal areas and chemical plants.
- Aluminum grating offers a lightweight solution for marine and architectural projects.
Each material delivers specific advantages for different operational conditions and longevity requirements.
لحام قضبان الصلب ومشابك التثبيت
| يؤدي اللحام إلى إنشاء تركيبات دائمة فائقة الجودة، في حين توفر أدوات التثبيت الميكانيكية (المعروفة أيضًا باسم المشابك الشبكية) حلولاً عندما يجب إزالة الشبكة أو عندما يكون اللحام غير عملي. يشير نمط اللحام الموصى به (الموضح على اليمين) إلى الحد الأدنى من مسافة التثبيت لتطبيقات المشاة. تتطلب تطبيقات المركبات عادةً لحامًا إضافيًا، مع متطلبات حجم وتباعد محددة تحددها السلطة المحددة للمشروع. |  |
 تتوفر هذه المشابك المنحنية، التي تربط بين قضيبين محملين، في الفولاذ المجلفن أو الفولاذ المقاوم للصدأ أو الألومنيوم. تتميز بفتحات مسمار قياسية مقاس 5/16 بوصة. لا يتم تضمين البراغي أو البراغي أو أجهزة التوصيل الأخرى ويجب توفيرها بشكل منفصل. |  يسمح التباعد الضيق للشبكة الشبكية القريبة بتغطية أو طحن قضبان المحامل لاستيعاب أكتاف البراغي. لا يتم تضمين البراغي ذات الرأس المسطح أو أدوات التثبيت ذاتية الثقب ويجب توفيرها بشكل منفصل. |  يقوم العمال بلحام هذه الألواح المثقوبة مسبقًا بين قضبان المحمل لتسهيل التثبيت بالهيكل الداعم. يجب على العملاء توفير البراغي أو البراغي أو أجهزة التوصيل الأخرى بشكل منفصل. |
 يتم تركيب هذه المثبتات الميكانيكية من السطح العلوي للشبكة، مما يؤدي إلى إنشاء اتصال احتكاك مع الحافة الداعمة. يتم تركيب المشابك على شكل حرف "G" بسهولة دون الحاجة إلى الحفر أو اللحام. |  يلتقط هذا المقطع المشكل شريطين محملين متباعدين بمقدار 11/16 بوصة في المنتصف. يجب على العملاء توفير البراغي المسطحة الغاطسة وأجهزة التثبيت الأخرى المطلوبة بشكل منفصل. |  مقطع ضيق الشكل يستخدم لالتقاط شريط محمل واحد في التطبيقات ذات المسافات المحدودة، عادةً 11/16 بوصة في المنتصف. لا يتم تضمين براغي الغطاء وأدوات التثبيت الضرورية الأخرى ويجب توفيرها بشكل منفصل. |

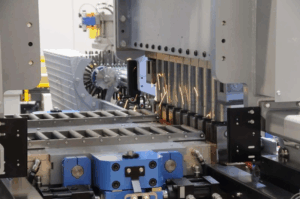

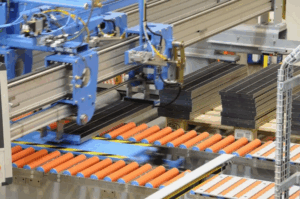

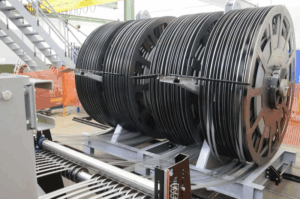

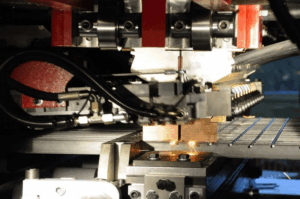

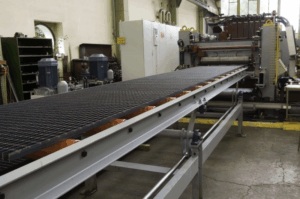

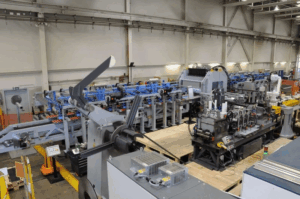

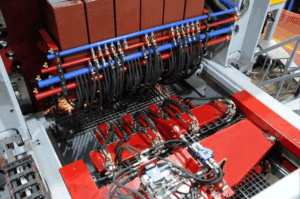

Welded Steel Grating Processing Equipment
