Grata in acciaio saldato

Descrizione

Grata in acciaio saldato è una griglia rigida e aperta realizzata saldando barre di acciaio (barre portanti e traverse) ad angolo retto per formare un pannello robusto e monopezzo. È un materiale popolare e versatile utilizzato per pavimentazioni, passerelle, piattaforme e coperture di drenaggio grazie alla sua elevata resistenza, durata e resistenza alla corrosione quando rivestito.

Welded Steel Grating Nomenclature

• Bearing Bars – Load carrying, span of grating
• Cross Bars – Connecting bars, runs along width of grating
• Fine – Coating applied-painted black, galvanized
• Serrated – Notching process for non-slip surface
• Larghezze – Overall dimension measured perpendicular to bearing bars
• Durata – Distance running along direction of bearing bars
• Fasciatura – Bar of the same size as bearing bar used to close open ends
• Piastra di calcio – Flat bar welded to outer edge with projection above grating

Specifiche

Grata in acciaio saldato per servizio standard

Materiali: Acciaio al carbonio / Acciaio zincato / Acciaio inossidabile / Alluminio
Superficie: liscia/seghettata
Dimensioni barra portante: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″.
Spessore barra portante: 1/8″, 3/16″
Dimensioni della barra trasversale: asta quadrata ritorta da 1/4", 5/16" e 3/8".
Distanza tra le barre trasversali: 2″ e 4″.
Spaziatura barra: 11/16″, 15/16″, 1-3/16″

Grata in acciaio saldato per carichi pesanti

Materiali: acciaio al carbonio / acciaio zincato / acciaio inossidabile
Superficie: liscia/seghettata
Dimensioni barra portante: 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″, 2-1/4″, 2-1/2″, 3″, 3-1/2″, 4″, 4-1/2″, 5″, 5-1/2″, 6″.
Spessore barra portante: 1/4″, 5/16″ e 3/8″.
Dimensioni della barra trasversale: asta quadrata ritorta da 1/4", 5/16" e 3/8".
Distanza tra le barre trasversali: 2″ e 4″.
Spaziatura barra: 15/16″, 1-3/16″, 1-7/8″ e 2-3/8″.

Applications Of Welded Steel Grating

Grata in acciaio saldato serve innumerevoli applicazioni industriali. Fornisce un forte supporto per attrezzature pesanti. Questo prodotto lascia passare la luce e l'aria. I lavoratori camminano in sicurezza su questi pannelli durevoli. Le fabbriche li installano come piattaforme operative. Funzionano perfettamente nelle centrali elettriche. Gli impianti di trattamento delle acque reflue li utilizzano ampiamente.

Piattaforme e passerelle industriali

La griglia con barre saldate per servizio standard crea robuste piattaforme di lavoro. Supporta macchinari pesanti e carri armati. Gli addetti alla manutenzione accedono facilmente alle apparecchiature. Queste griglie fungono da gradini sicuri. La loro superficie antiscivolo previene gli incidenti. Formano passerelle sicure tra le apparecchiature. Le raffinerie di petrolio fanno affidamento sulla loro forza.

Ingegneria architettonica e municipale

Le città scelgono la grata in barre saldate per carichi pesanti per le infrastrutture. Realizza splendidi soffitti per edifici commerciali. I centri commerciali lo usano per gli strati di ventilazione. I progetti comunali lo specificano per le coperture delle trincee. Queste griglie proteggono le radici degli alberi nelle città. I ponti pedonali li usano come decking. Riducono efficacemente il peso della struttura.

Protezione dell'energia e dell'ambiente

Le centrali elettriche necessitano di una griglia in acciaio saldato durevole. Forma piattaforme e passerelle per caldaie. Gli impianti nucleari lo utilizzano per l'accesso alla manutenzione. Gli impianti di trattamento delle acque reflue lo installano ovunque. Queste griglie resistono perfettamente alla corrosione chimica. Servono nei sistemi di purificazione dei fumi.

Applicazioni di trasporto

Le navi utilizzano la griglia in acciaio saldato come ponte. Fornisce superfici antiscivolo in mare aperto. Le piattaforme marine lo scelgono per le passerelle. Alcune autostrade lo installano come guardrail. I porti lo utilizzano per piattaforme resistenti alla corrosione. Il materiale resiste agli ambienti con acqua di mare.

Applicazioni specializzate

L'agricoltura utilizza la griglia in acciaio saldato per i pavimenti. Crea ventilazione negli impianti di lavorazione alimentare. I magazzini lo installano per la pavimentazione del soppalco. Alcuni progetti di costruzione ne hanno bisogno per le impalcature. Alcune industrie lo utilizzano per lo screening dei materiali.

Selezione dei materiali per diversi scenari

• La griglia in acciaio al carbonio è adatta alla maggior parte delle applicazioni industriali. La zincatura a caldo garantisce resistenza alla corrosione.
• L'acciaio inossidabile (304/316) gestisce ambienti estremi come le aree costiere e gli impianti chimici.
• Aluminum grating offers a lightweight solution for marine and architectural projects.

Each material delivers specific advantages for different operational conditions and longevity requirements.

Clip di saldatura e fissaggio per grigliati in acciaio

La saldatura crea installazioni permanenti di qualità superiore, mentre i dispositivi di fissaggio meccanici (noti anche come clip per griglia) forniscono soluzioni quando la griglia deve essere rimovibile o la saldatura non è pratica. Il modello di saldatura consigliato (illustrato a destra) indica la spaziatura minima dei dispositivi di fissaggio per le applicazioni pedonali. Le applicazioni veicolari richiedono in genere saldature aggiuntive, con requisiti specifici di dimensioni e spaziatura determinati dall'autorità specifica del progetto.

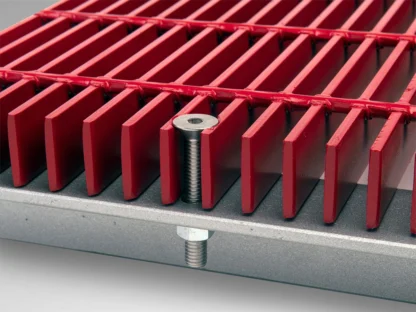

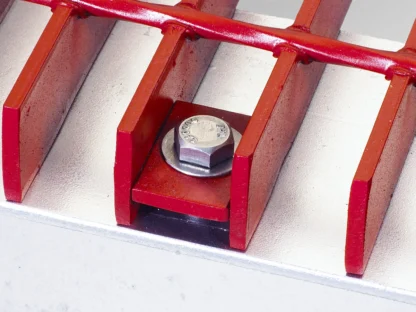

Queste clip piegate, che collegano due barre portanti, sono disponibili in acciaio zincato, acciaio inossidabile o alluminio. Sono dotati di fori per bulloni standard da 5/16″. Bulloni, viti o altro hardware di collegamento non sono inclusi e devono essere forniti separatamente.	La spaziatura ridotta del grigliato a maglia stretta consente la svasatura o la fresatura delle barre portanti per accogliere le spalle dei bulloni. Le viti a testa piatta o gli elementi di fissaggio autoperforanti non sono inclusi e devono essere forniti separatamente.	Gli operai saldano queste piastre preforate tra le barre portanti per facilitare l'imbullonatura alla struttura portante. I clienti devono fornire bulloni, viti o altro hardware di collegamento separatamente.

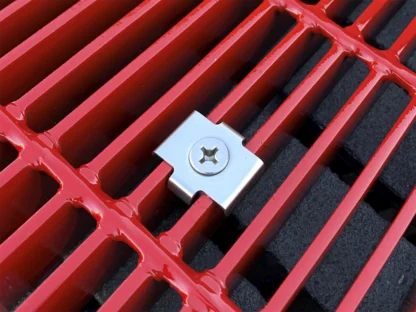

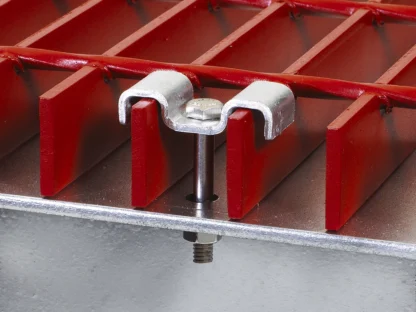

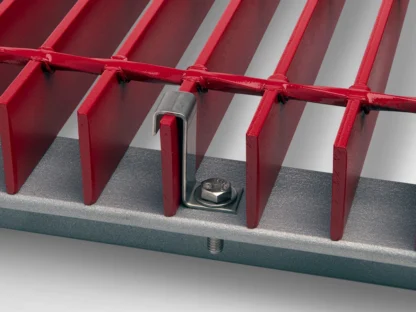

Installati dalla superficie superiore della griglia, questi fissaggi meccanici creano un collegamento ad attrito con la flangia di supporto. Le clip a "G" si installano facilmente senza la necessità di forare o saldare.	Questa clip sagomata cattura due barre portanti distanziate di 11/16″ al centro. I clienti devono fornire separatamente le viti a testa svasata piatta e gli altri accessori di fissaggio necessari.	Una clip dalla forma stretta utilizzata per catturare una singola barra portante in applicazioni con spazi limitati, tipicamente 11/16″ al centro. Le viti a testa cilindrica e gli altri accessori di fissaggio necessari non sono inclusi e devono essere forniti separatamente.

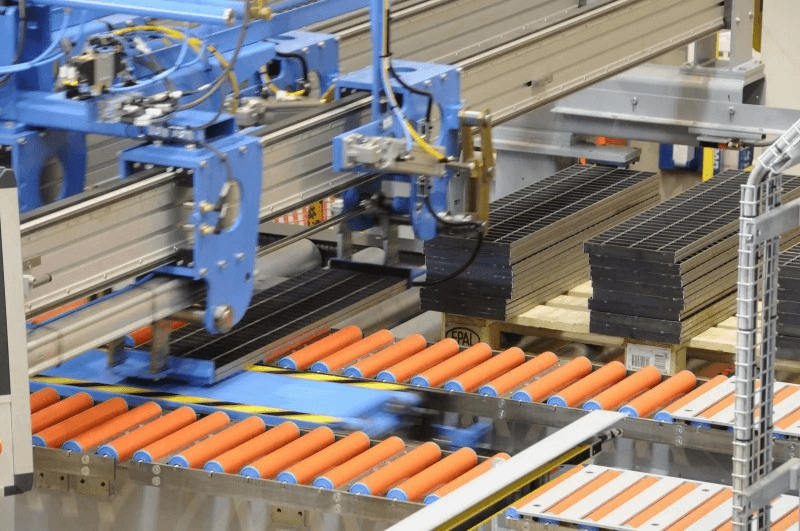

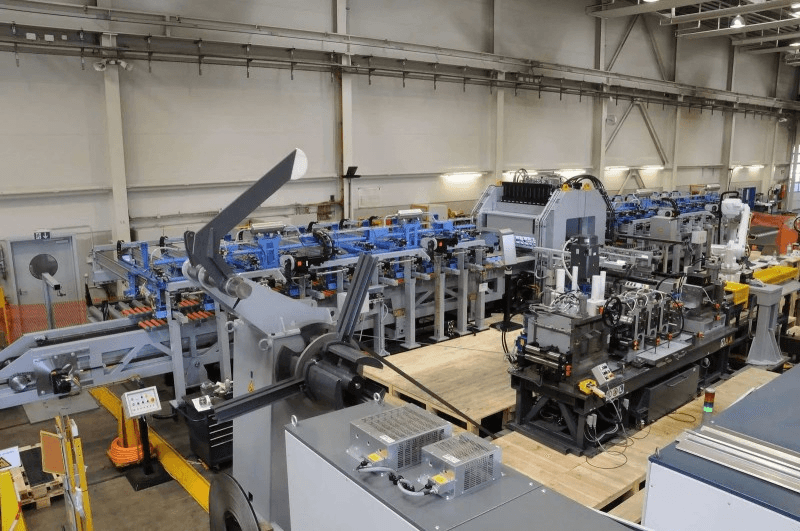

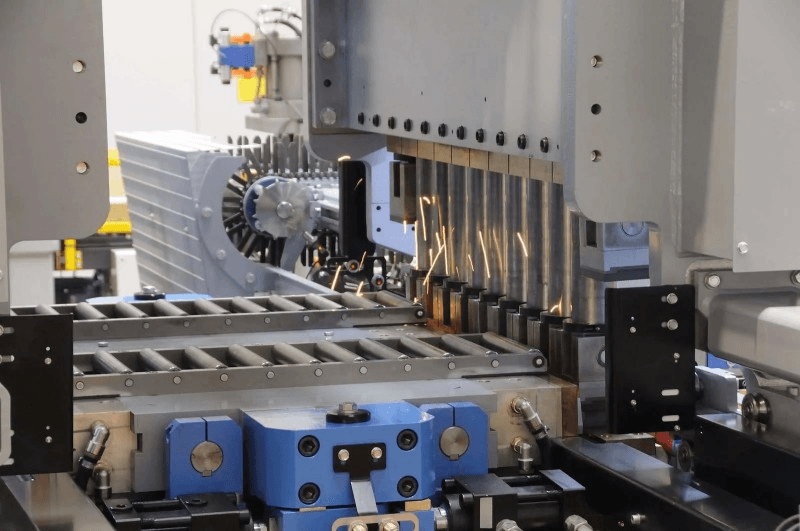

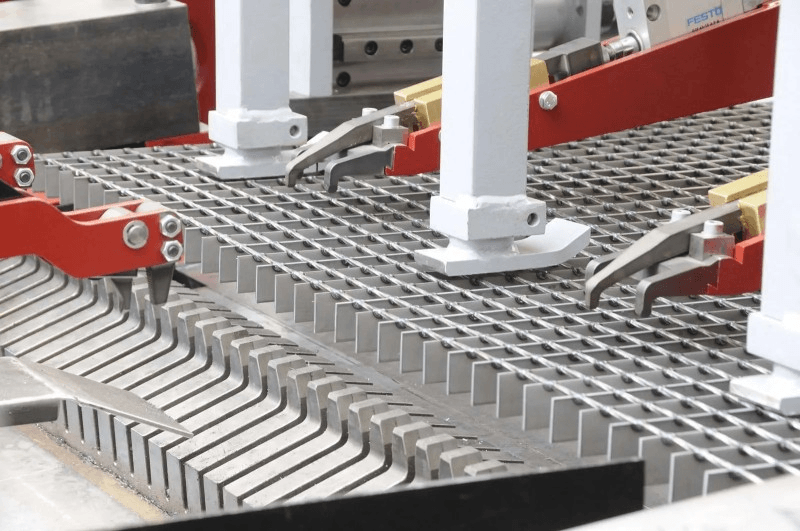

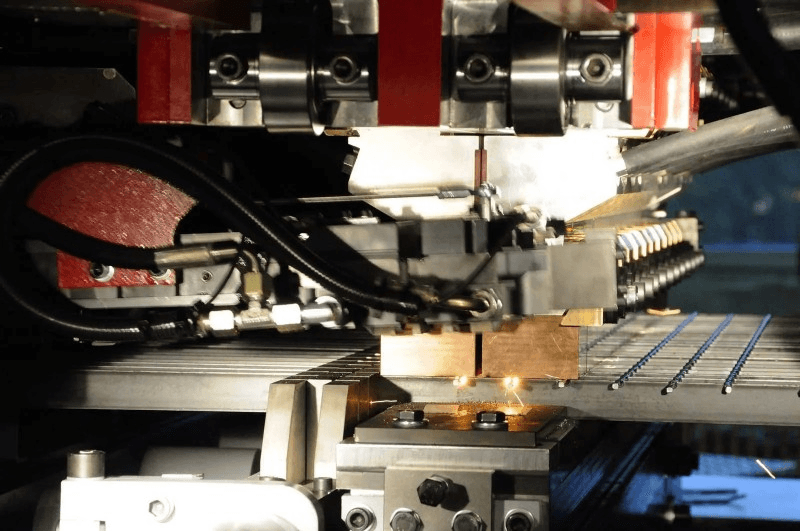

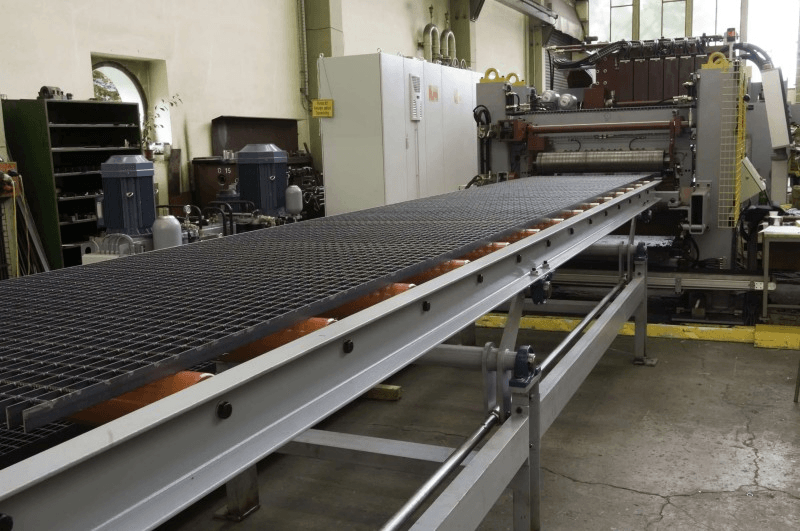

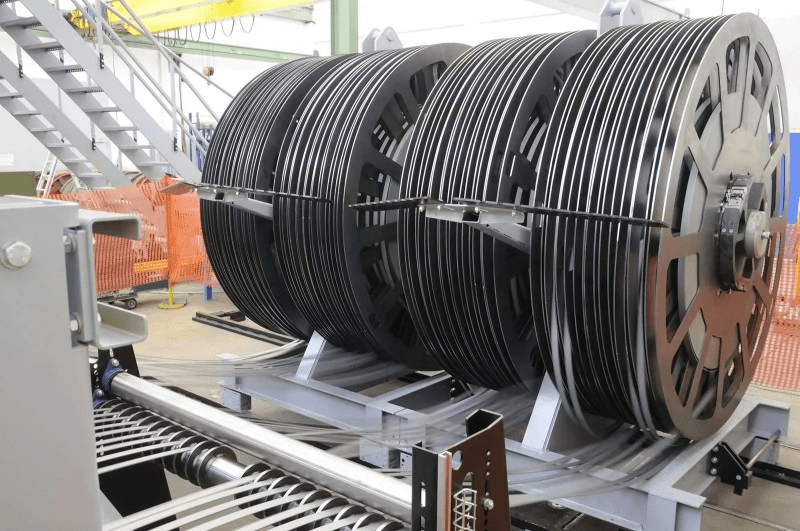

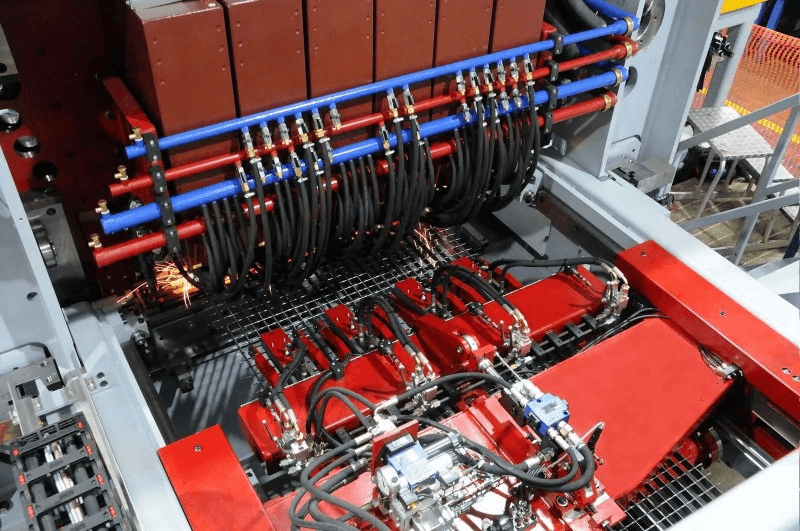

Welded Steel Grating Processing Equipment
