وصف

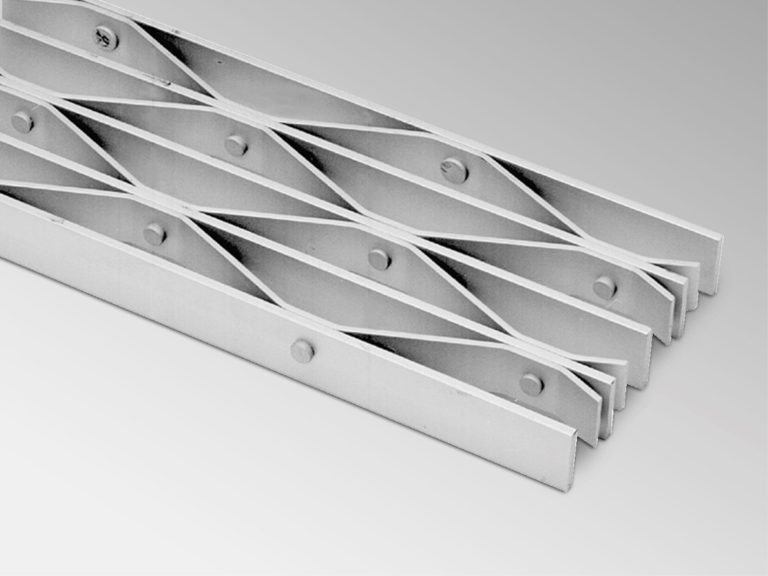

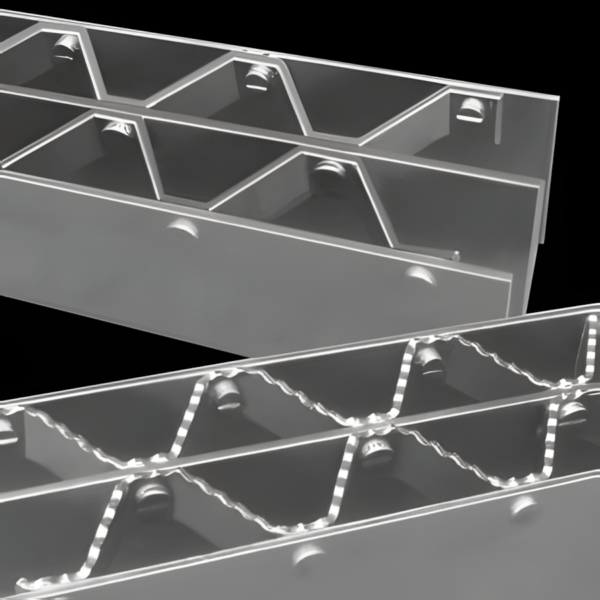

We manufacture Riveted Grating using a cold press process that joins straight bearing bars to crimped rectangular flats. As the oldest type of grating available, riveted products offer exceptional resistance to impact and fatigue while handling repetitive loads with superior performance.

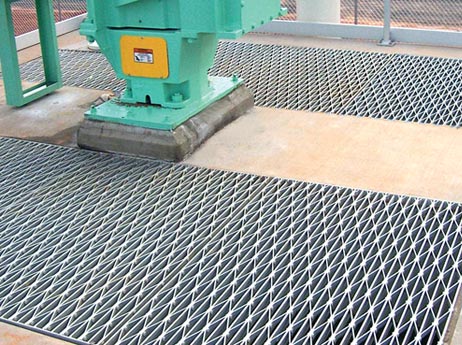

Engineers select riveted gratings for high-strength applications that demand exceptional stiffness. Bridge decking commonly utilizes this heavy-duty grating solution.
Riveted Grating Details
تحديد
Material: Carbon steel, 6000 series aluminum, 300 series stainless steel
Category: Light duty and heavy duty classifications based on load capacity
Surface Treatment: Galvanized, painted, or mill finished
Surface Type: Smooth or serrated options available
|
|

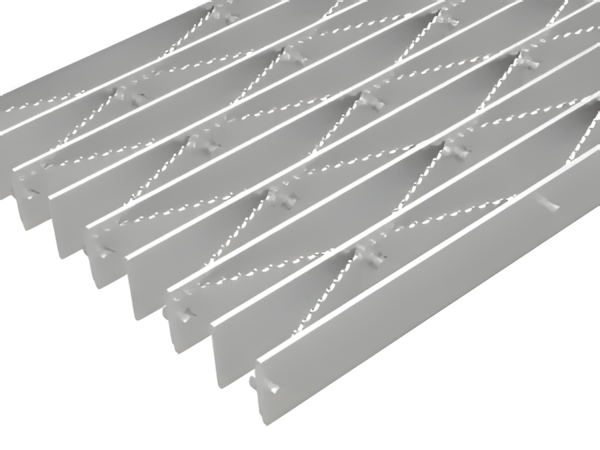

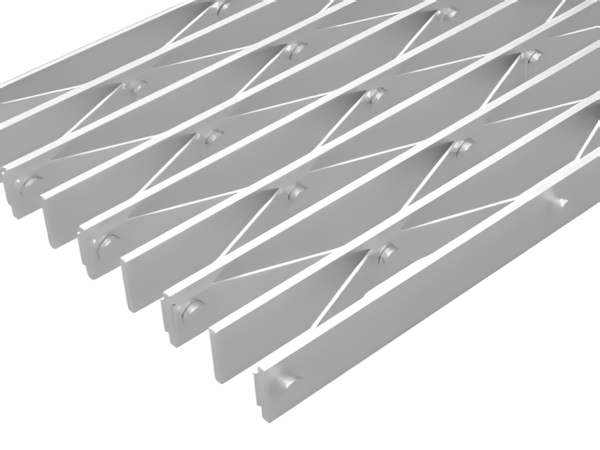

| Ideal for rolling stock and wheeled equipment operations, particularly with casters, as the reticulated bars provide smoother movement. Also excellent for walkways where enhanced walking comfort is desired. | Standard Serrated: Features serrated crimped cross members for superior slip resistance. 100% Serrated: Includes serration on both bearing bars and cross members for maximum walking security. |
Design
We offer three material choices: carbon steel, 6000 series aluminum, and 300 series stainless steel. Standard bearing bar spacing options include 1-1/8″ or 3/4″, with standard rivet spacing at 7 inches on center. Closer 3-1/2″ rivet spacing is available upon request.
Our standard design incorporates slightly raised serrated reticuline bars during assembly. Customers may specify 100% serration covering both bearing bars and cross members for enhanced safety.

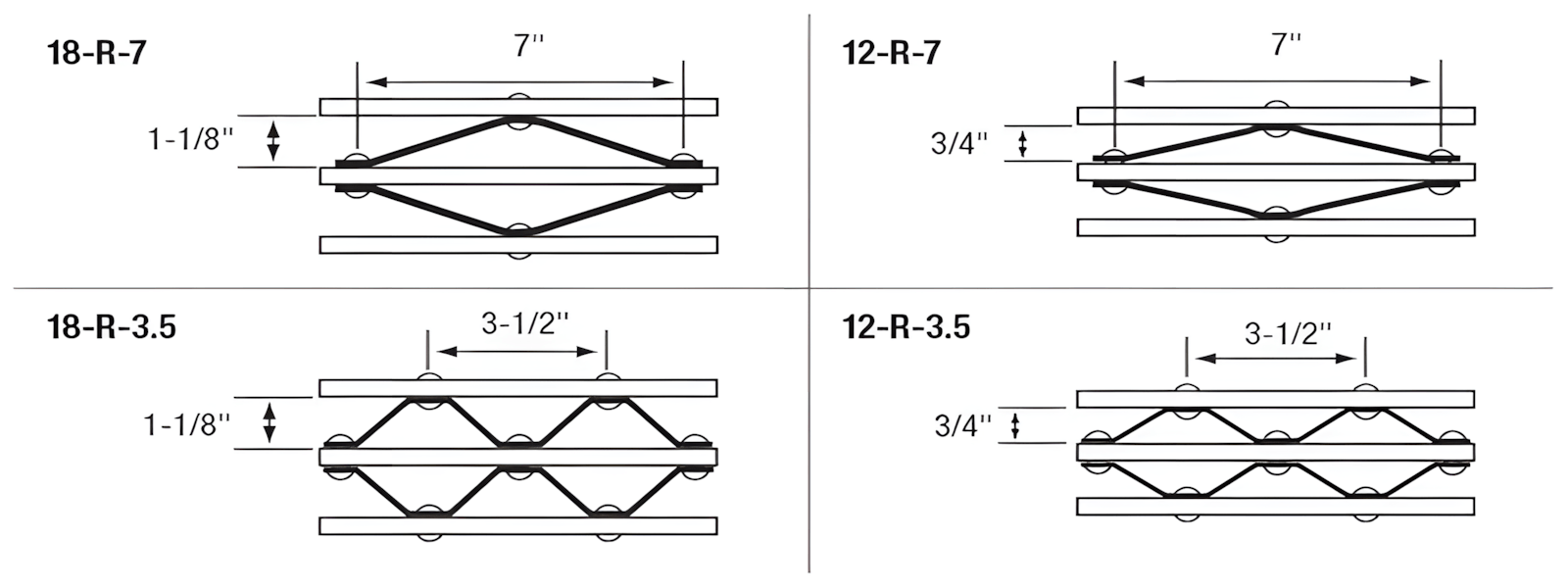

Riveted Grating Spacing Options
The part numbering system uses “R” for carbon steel products. For aluminum products, substitute “AR” (e.g., Type 18-AR-7). For stainless steel, use “SR” (e.g., Type 12-SR-7). The numbering indicates bearing bar spacing and rivet spacing configuration.
Fabrication Capabilities
Engineering Services
ABX provides comprehensive engineering support from concept through production, including design consultation, technical manuals, field technical representatives, CAD drafting, engineering certification, and custom design services.
تصنيع مخصص
Our trained technicians transform stock panels into custom components according to your exact specifications. Services include precision layout and cutting, stair tread and frame fabrication, lifting device installation, and complete finishing processes. In-house fabrication reduces field labor costs and eliminates onsite scrap disposal.
All fabricated materials receive proper finishing to ensure maximum product lifespan. We piece-mark panels to correspond with installation drawings, which accompany every shipment. Our accurate and prompt fabrication services ensure straightforward installation.
Fabrication Services Include:
Sawing and flame cutting
Plasma cutting and welding
Punching and banding
Comprehensive finishing services
لحام قضبان الصلب ومشابك التثبيت
| يؤدي اللحام إلى إنشاء تركيبات دائمة فائقة الجودة، في حين توفر أدوات التثبيت الميكانيكية (المعروفة أيضًا باسم المشابك الشبكية) حلولاً عندما يجب إزالة الشبكة أو عندما يكون اللحام غير عملي. يشير نمط اللحام الموصى به (الموضح على اليمين) إلى الحد الأدنى من مسافة التثبيت لتطبيقات المشاة. تتطلب تطبيقات المركبات عادةً لحامًا إضافيًا، مع متطلبات حجم وتباعد محددة تحددها السلطة المحددة للمشروع. |
|
 تتوفر هذه المشابك المنحنية، التي تربط بين قضيبين محملين، في الفولاذ المجلفن أو الفولاذ المقاوم للصدأ أو الألومنيوم. تتميز بفتحات مسمار قياسية مقاس 5/16 بوصة. لا يتم تضمين البراغي أو البراغي أو أجهزة التوصيل الأخرى ويجب توفيرها بشكل منفصل. |  يسمح التباعد الضيق للشبكة الشبكية القريبة بتغطية أو طحن قضبان المحامل لاستيعاب أكتاف البراغي. لا يتم تضمين البراغي ذات الرأس المسطح أو أدوات التثبيت ذاتية الثقب ويجب توفيرها بشكل منفصل. |  يقوم العمال بلحام هذه الألواح المثقوبة مسبقًا بين قضبان المحمل لتسهيل التثبيت بالهيكل الداعم. يجب على العملاء توفير البراغي أو البراغي أو أجهزة التوصيل الأخرى بشكل منفصل. |
 يتم تركيب هذه المثبتات الميكانيكية من السطح العلوي للشبكة، مما يؤدي إلى إنشاء اتصال احتكاك مع الحافة الداعمة. يتم تركيب المشابك على شكل حرف "G" بسهولة دون الحاجة إلى الحفر أو اللحام. |  يلتقط هذا المقطع المشكل شريطين محملين متباعدين بمقدار 11/16 بوصة في المنتصف. يجب على العملاء توفير البراغي المسطحة الغاطسة وأجهزة التثبيت الأخرى المطلوبة بشكل منفصل. |  مقطع ضيق الشكل يستخدم لالتقاط شريط محمل واحد في التطبيقات ذات المسافات المحدودة، عادةً 11/16 بوصة في المنتصف. لا يتم تضمين براغي الغطاء وأدوات التثبيت الضرورية الأخرى ويجب توفيرها بشكل منفصل. |
